Sylwetki kotłów
Kotły pyłowe przepływowe
Opanowanie technologii budowy bloków energetycznych na nadkrytyczne parametry pary sprawiło, że węgiel brunatny wciąż jest wydajnym i tanim źródłem energii. W erze kotłów na parametry podkrytyczne pary największymi ze zbudowanych kotłów przez RAFAKO były kotły przepływowe BB-1880 pracujące w Elektrowni Nikola Tesla w Jugosławii. Tym niemniej najważniejszym obiektem referencyjnym RAFAKO jest Elektrownia Bełchatów, gdzie pracuje 12 kotłów BB-1150 (bloki 360 MW).
Obecnie największe z budowanych kotłów to kotły na nadkrytyczne parametry pary. W ramach konsorcjum ALSTOM - RAFAKO zrealizowany został kontrakt dla Elektrowni Pątnów na projekt i dostawę kotła na nadkrytyczne parametry pary o wydajności 1345 t/h. W roku 2011 to samo konsorcjum oddało do eksploatacji kocioł o wydajności 2400 t/h w Elektrowni Bełchatów. Zanim RAFAKO dostarczyło te dwie jednostki, firma zrealizowała szereg dostaw elementów ciśnieniowych kotłów nadkrytycznych dla elektrowni w Niemczech, Finlandii i Grecji.
POWRÓT DO LISTY SYLWETEK KOTŁÓW
| Typ kotła: | Przepływowy |
|---|---|
| Rodzaj paleniska: | Tangencjalne |
| Max. wydajność: | 256 kg/s |
| Temperatura pary świeżej wylot: | 543°C |
| Ciśnienie pary świeżej wylot: | 18,2 MPa |
| Temperatura pary wtórnej wlot/wylot: | 335/543°C |
| Ciśnienie pary wtórnej-wylot: | 4,2 MPa |
| Temperatura wody zasilającej: | 255°C |
| Sprawność kotła: | 87,1% |
| Rodzaj paliwa: | Węgiel brunatny |
| Wartość opałowa paliwa: | 6,7 MJ/kg |
| Dodatkowe informacje: | Kocioł parowy |
| Instalacje: | Elektrownia OBRENOVAC, Jugosławia. Kocioł BB- 920 t/h. Węgiel brunatny. Rok uruchomienia 1966 -1976. |
| Typ kotła: | Przepływowy |
|---|---|
| Rodzaj paleniska: | Tangencjalne |
| Max. wydajność: | 320 kg/s |
| Temperatura pary świeżej wylot: | 540°C |
| Ciśnienie pary świeżej wylot: | 18,3 MPa |
| Temperatura pary wtórnej wlot/wylot: | 335/540°C |
| Ciśnienie pary wtórnej-wylot: | 4,2 MPa |
| Temperatura wody zasilającej: | 255°C |
| Sprawność kotła: | 88% |
| Rodzaj paliwa: | Węgiel brunatny |
| Wartość opałowa paliwa: | 8 MJ/kg |
| Dodatkowe informacje: | Kocioł parowy |

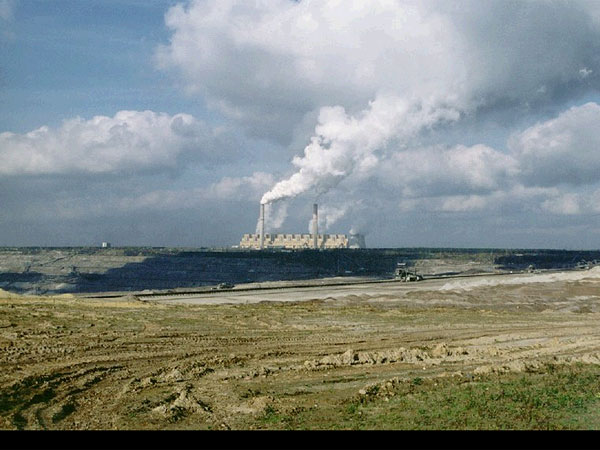

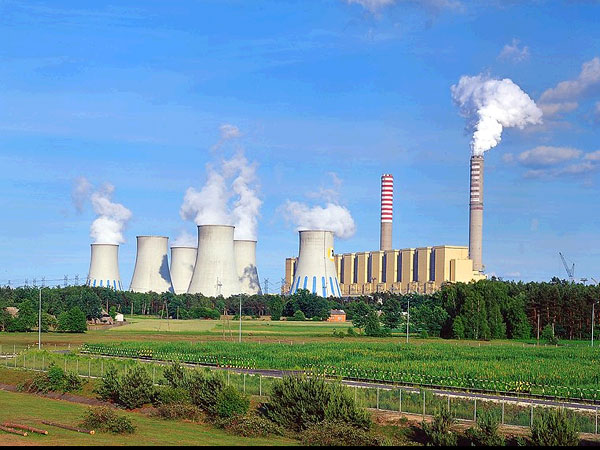

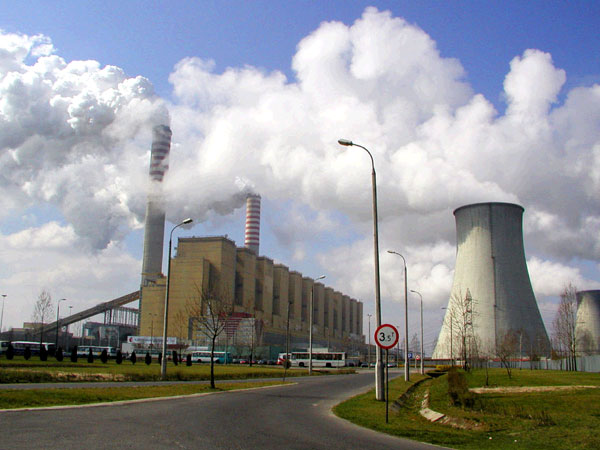

| Instalacje: | Elektrownia BEŁCHATÓW |
Galeria zdjęć
| Typ kotła: | Przepływowy |
|---|---|
| Projekt: | ALSTOM Power Boiler GmbH |
| Rodzaj paleniska: | Tangencjalne |
| Max. wydajność: | 374 kg/s |
| Temperatura pary świeżej wylot: | 544°C |
| Ciśnienie pary świeżej wylot: | 26,6 MPa |
| Temperatura pary wtórnej wlot/wylot: | 308/566°C |
